Suwak wieży ST 100 jest dostępny jako aplikacja w wersji angielskiej i niemieckiej.

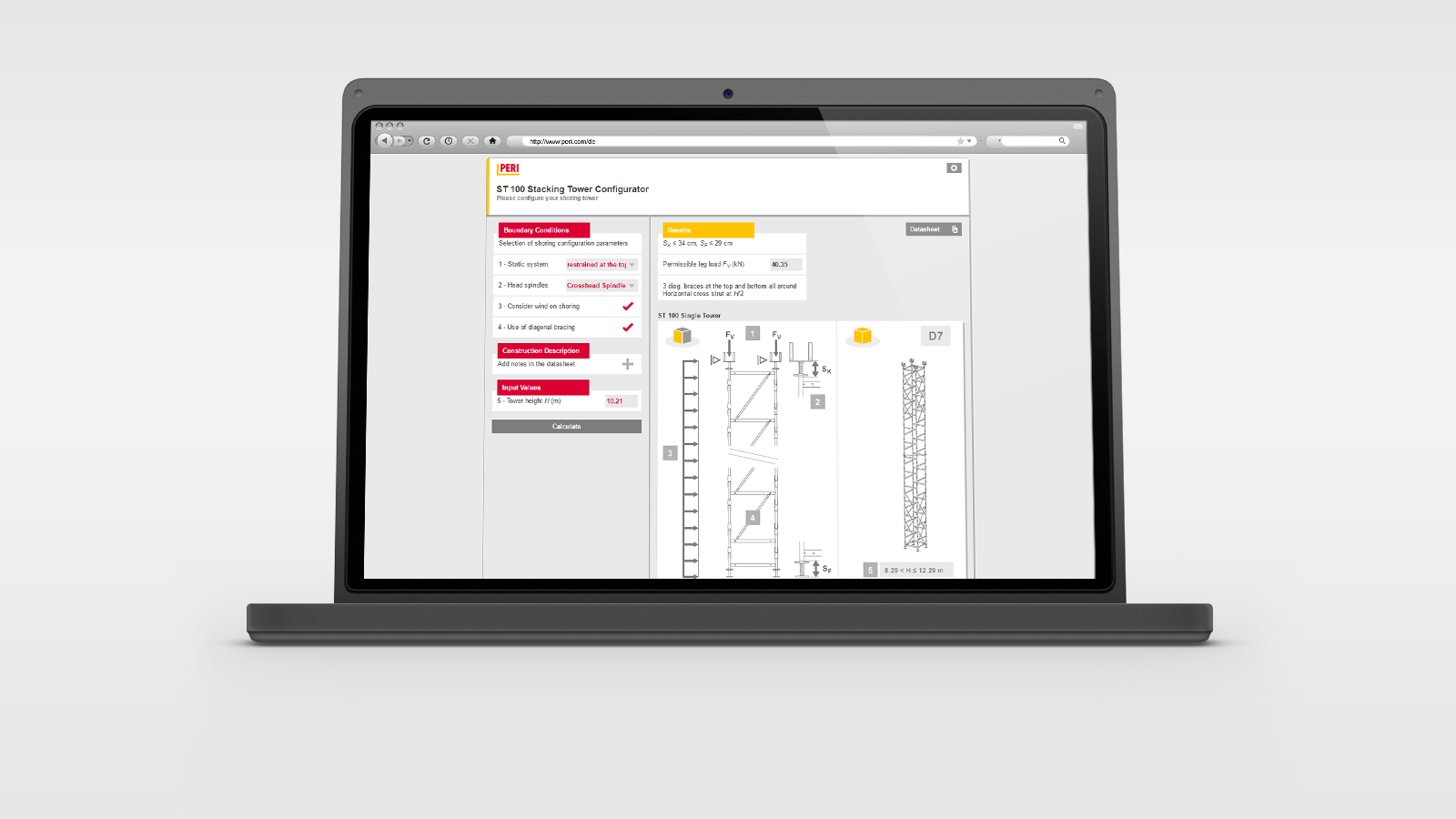

Konfigurator wieży ST 100

Konfigurator wieży stosu ST 100 pomaga w określeniu wartości charakterystycznych dla rusztowań podporowych.

Konfigurator wieży stosu ST 100 pomaga w określaniu wartości charakterystycznych dla rusztowań podporowych. Za pomocą suwaka w przeglądarce internetowej użytkownik może łatwo, szybko i precyzyjnie określić dopuszczalne obciążenia na stojak oraz minimalne obciążenia zapobiegające ślizganiu. Otrzymane wyniki bazują na świadectwie badania typu TP-12-004 Niemieckiego Instytutu Techniki Budowlanej (DIBt) oraz na parametrach technicznych PERI.

Funkcje

o wprowadzeniu parametrów wieży podporowej – wolnostojącej lub z mocowaniem górnym – użytkownik otrzymuje indywidualny wynik. Wynik zawiera rysunek systemu statycznego, wariant konstrukcyjny wieży stosu PERI ST 100, maksymalny zakres regulacji trzpieni i dopuszczalne obciążenia pionowe na stojak Fv lub Fv,min w kN.

Aplikacja umożliwia zapisanie wyniku w formacie PDF, bezpośredni wydruk lub wysłanie w postaci wiadomości e-mail. W arkuszu danych można zamieścić opis konstrukcji klienta w formie notatki.

Narzędzie umożliwia tworzenie obszernych wariantów konfiguracyjnych rusztowania podporowego, z różnymi rodzajami trzpieni z głowicą i stężeniami, a także uwzględnienie obciążenia wiatrem. Aplikacja oferuje rozwiązania dla wież podporowych o wysokości od 1,80 m do 22,29 m.

Konfigurator wieży stosu ST 100 umożliwia użytkownikowi łatwe, szybkie i precyzyjne określenie dopuszczalnych obciążeń na stojak oraz minimalnych obciążeń zapobiegających ślizganiu.

Konfigurator wieży stosu ST 100 umożliwia użytkownikowi łatwe, szybkie i precyzyjne określenie dopuszczalnych obciążeń na stojak oraz minimalnych obciążeń zapobiegających ślizganiu.

Normy

Świadectwo badania typu bazuje na normie europejskiej DIN EN 12812 „Deskowanie – Warunki wykonania i ogólne zasady projektowania“ z załącznikiem krajowym. W normie uregulowane są m. in. wymagania dotyczące przetargów oraz stosowania rusztowań podporowych, a także zasady wykonywania obliczeń.

Podstawa wyników obliczeń

Suwak wieży stosu ST 100 wykonuje obliczenia na podstawie świadectwa badania typu Niemieckiego Instytutu Techniki Budowlanej (DIBt) w Berlinie o numerze TP-12-004 z dn. 21.11.2012 r. oraz parametrów technicznych systemu rusztowań podporowych PERI ST 100, zawartych w instrukcji montażu i obsługi wieży stosu PERI ST 100.

Wykorzystanie wyników suwaka wieży stosu ST 100 wymaga znajomości normy i zawartych w niej pojęć.

Informacje pozostałe

  • Świadectwo badania typu DIBt TP-12-004
  • Instrukcja montażu i obsługi wieży stosu PERI ST 100
  • Norma produktowa jako podstawa obliczeń dla systemu wg DIN EN 12812:2008-12
  • Tablice PERI 2014
