Most na Wiśle, Kwidzyn

Most nurtowy M-4 przez Wisłę, o długości 808 m i konstrukcji ciągłej typu extradosed, został wykonany w technologii przejazdu dźwigara dołem.

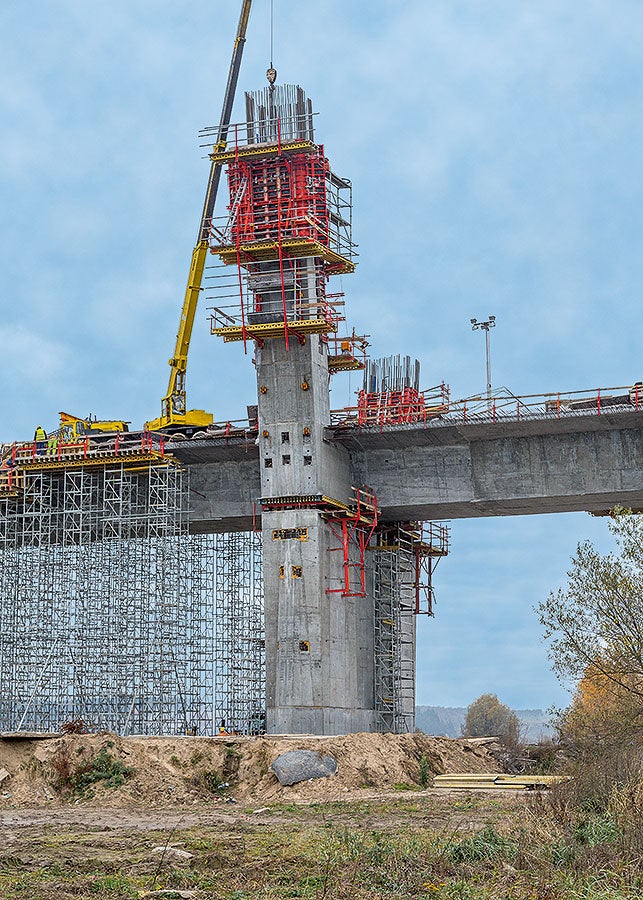

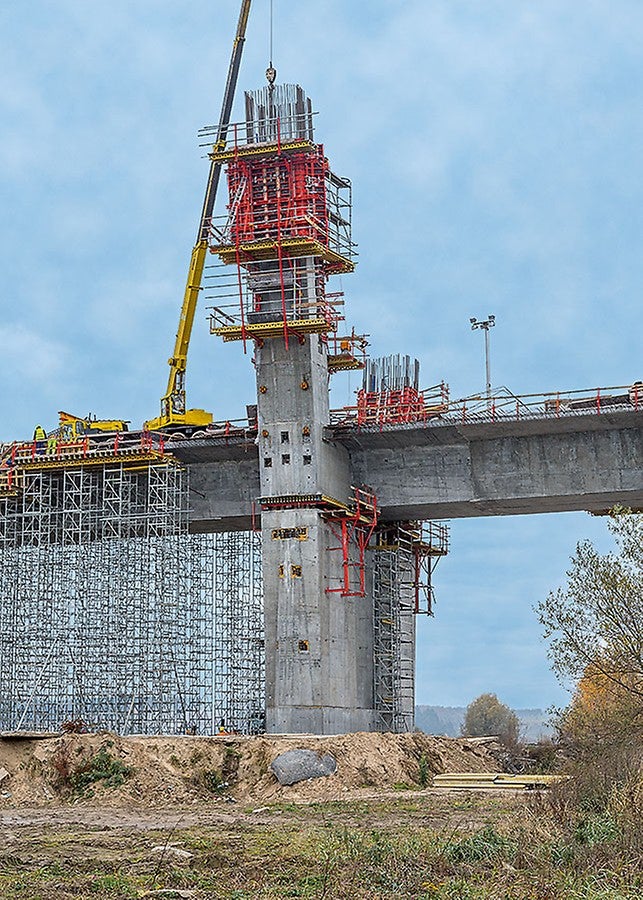

Żuraw wymagany jest jedynie do obsługi zbrojenia. Deskowania działają niezależnie.

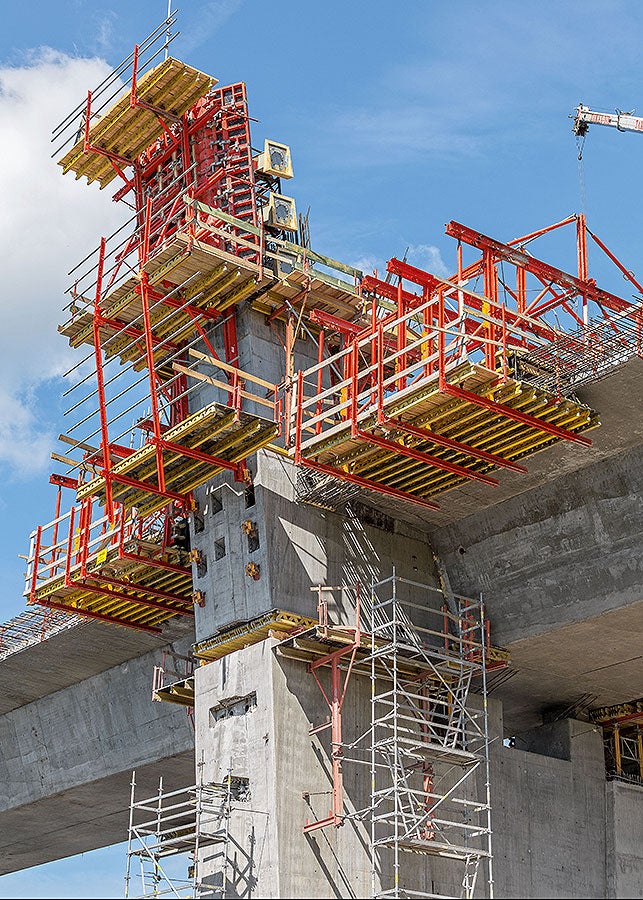

Deskowanie samowspinające RCS do wykonania pylonów mostu.

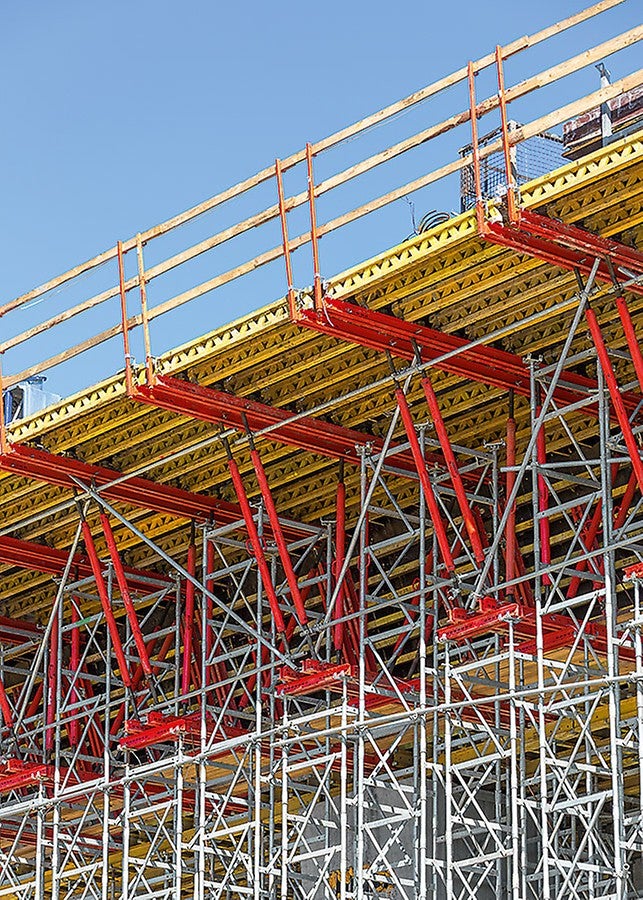

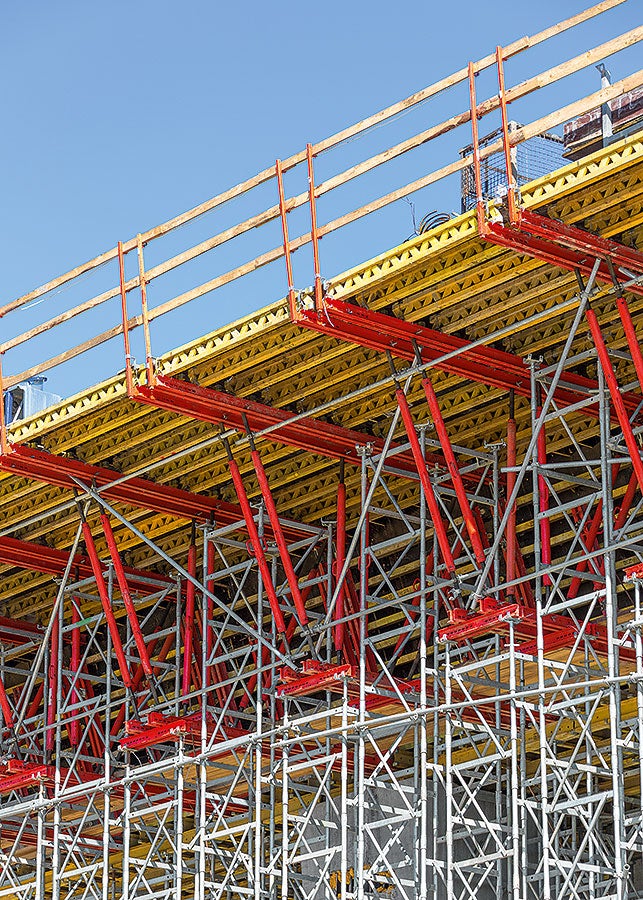

Deskowanie VARIO wspornika ustroju mostu.

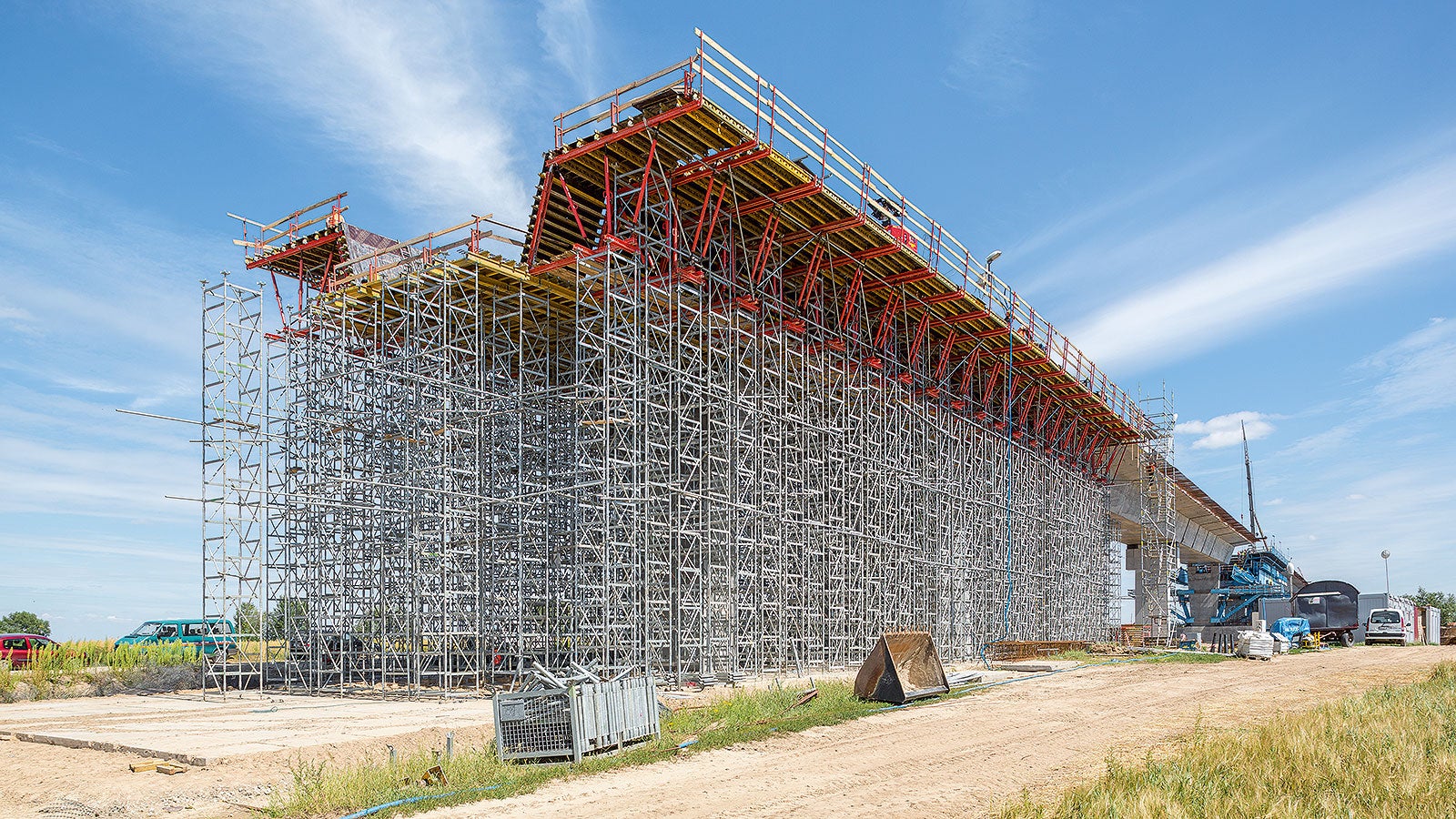

Przęsło mostu głównego wykonywane na wieżach podporowych ST 100 z deskowaniem VARIO.
1
/
5

Opis projektu

Lokalizacja: Kwidzyn, Polska

  • Most typu extradosed składający się z trzech estakad dojazdowych dł. 409,8+479,6+144,4 oraz mostu głównego długości 808 m, piąty na świecie i pierwszy w Europie pod względem długości przęsła
  • Obiekt realizaowany był w technologii tradycyjnej - podparcia na wieżach, nasuwu podłużnego, przejazdu dźwigara dołem oraz w części metodą wspornikową
  • Duża zmienna wysokość podpór pośrednich o pochylonych filarach połączonych w górnej części przewiązką

Wymagania

  • Wykonanie podpór mostu głównego i estakad dojazdowych w deskowaniu ramowym umożliwiającym jednoetapowe betonowanie, mimo dużej różnicy wysokości podpór zwieńczonych górą przewiązką
  • Realizacja segmentów estakad dojazdowych w 7-dniowym cyklu roboczym
  • Konieczność wykonania części wspornika płyty głównej mostu (około 25% ciężaru przekroju poprzecznego) z wykorzystaniem wózków balastowych
  • Wysokie wymagania dotyczące powierzchni i faktury betonu

Klient

Budimex S.A.

Korzyści dla klienta

  • Pewność rozwiązań oraz optymalny dobór systemów dla każdego elementu konstrukcji
  • Bezpieczeństwo wykonywania prac nawet w dość złożonych warunkach realizacji
  • Wykonanie prac zgodnie z wysokimi wymaganiami zamawiającego
  • Pewność dostaw wymaganego potencjału deskowań (zawsze na czas)
  • Szkolenia z zakresu bezpiecznego użytkowania deskowań dla wykonawcy
Mariusz Sasin
Tomasz Witkowski
Kierownik robót

Ze względu na bardzo napięty harmonogram oraz olbrzymi zakres prac związanych z deskowaniami potrzebowaliśmy solidnego partnera. Firma PERI w pełni spełniła nasze oczekiwania, zapewniając profesjonalną obsługę oraz nowoczesne rozwiązania.

Rozwiązanie PERI

  • Deskowanie ramowe TRIO zapewniające szybkie tempo prac szalunkowych dzięki dużym gabarytom płyt, ograniczonej ilości elementów łączących oraz przemyślanym rozwiązaniom projektowym pozwalającym na dopasowanie do zmiennych wysokości pochylonych filarów i ich przewiązek
  • Deskowanie Vario dające możliwość sprawnego i bezpiecznego montażu na odkładzie
  • Wieże podporowe ST 100 – prosty i szybki w montażu system podporowy możliwy do realizacji nawet ponad 22 m podparć
  • System VARIOKIT dzięki szerokiemu asortymentowi i wysokim parametrom wytrzymałościowym zaprojektowano i wykonano wózki balastowe do realizacji wsporników, zakotwień want oraz poprzecznic zewnętrznych ułatwiających i przyspieszających prowadzenie prac
  • Rusztowania PERI UP wszechstronny, szybki w montażu system umożliwiający bezpieczną realizację konstrukcji pomocniczych, elementów wykończenia oraz sprężania
