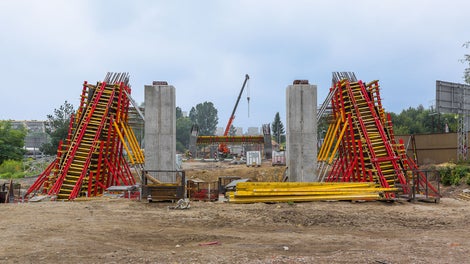

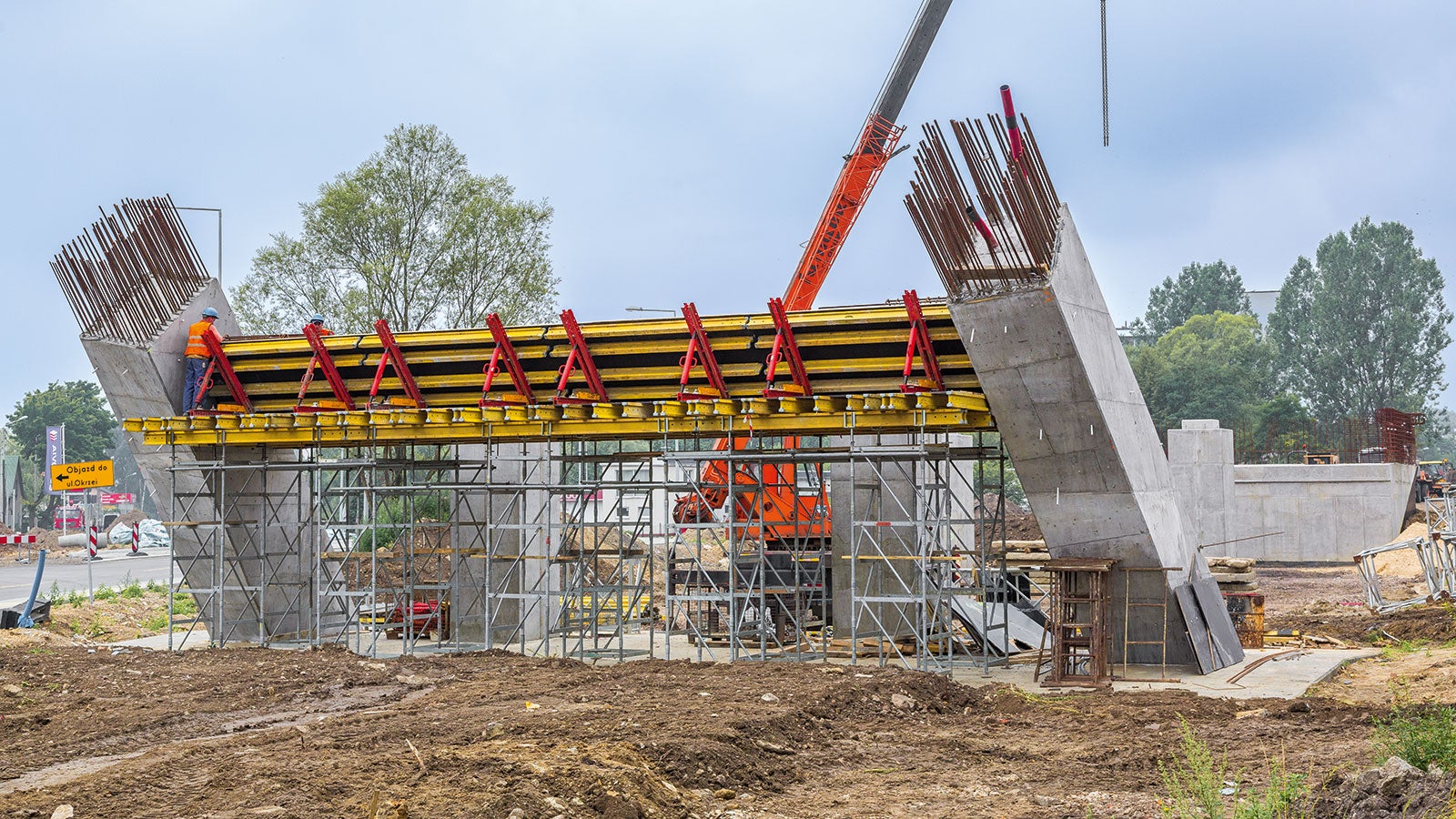

Wiadukt łukowy nad ulicą Trzebińską

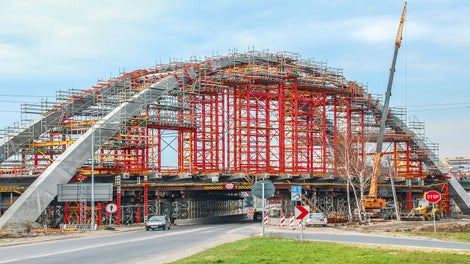

W ramach budowy północno-wschodniej obwodnicy Chrzanowa powstał wiadukt łukowy nad ulicą Trzebińską.

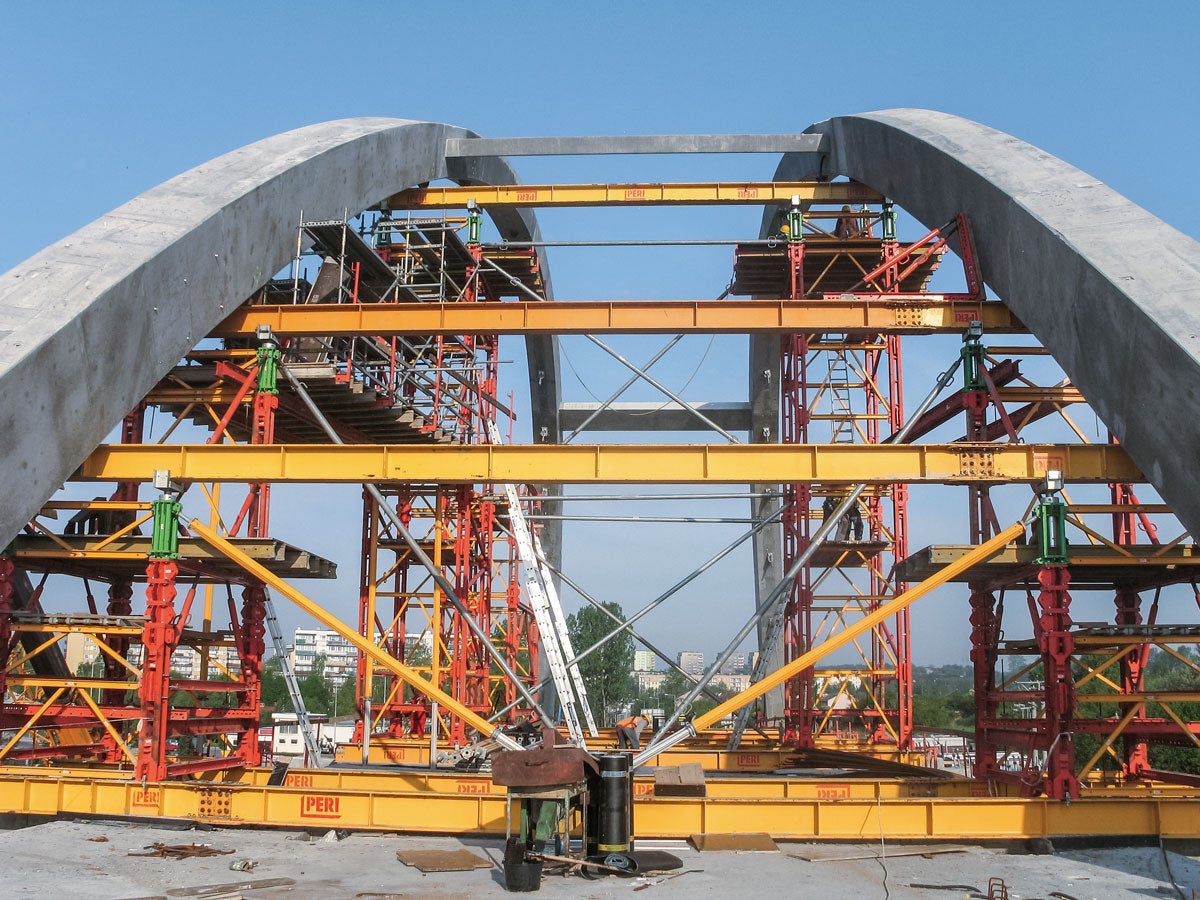

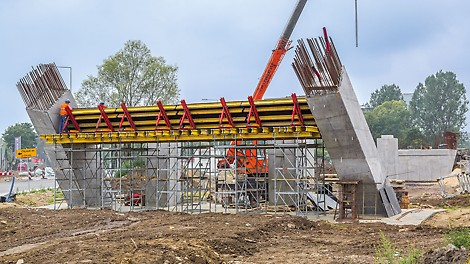

Podparcie łuku na etapie monolitycznego scalenia łuków. Konstrukcja wsporcza z wież VST oraz dźwigarów HD.

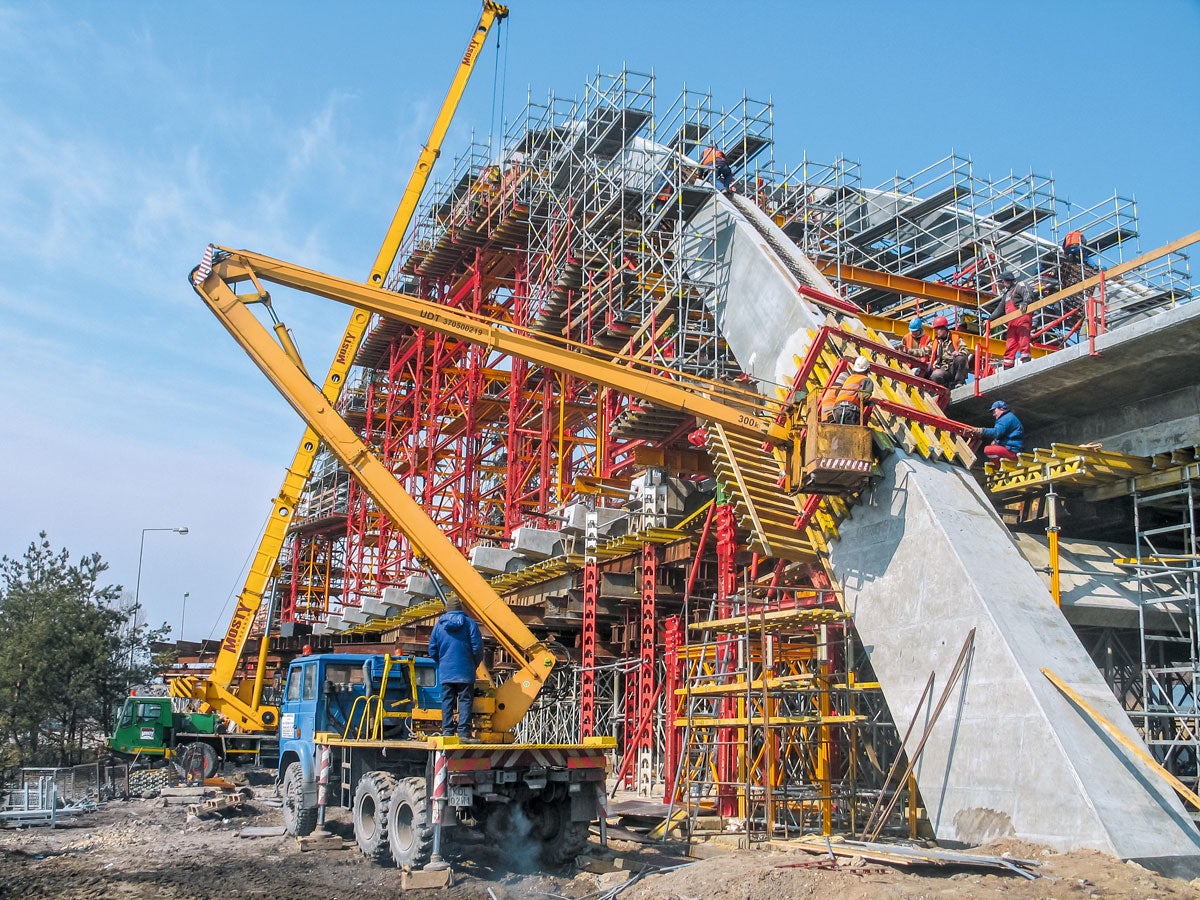

Prefabrykowane elementy łuku ustroju nośnego były scalane monolitycznie w tzw. "zamkach".

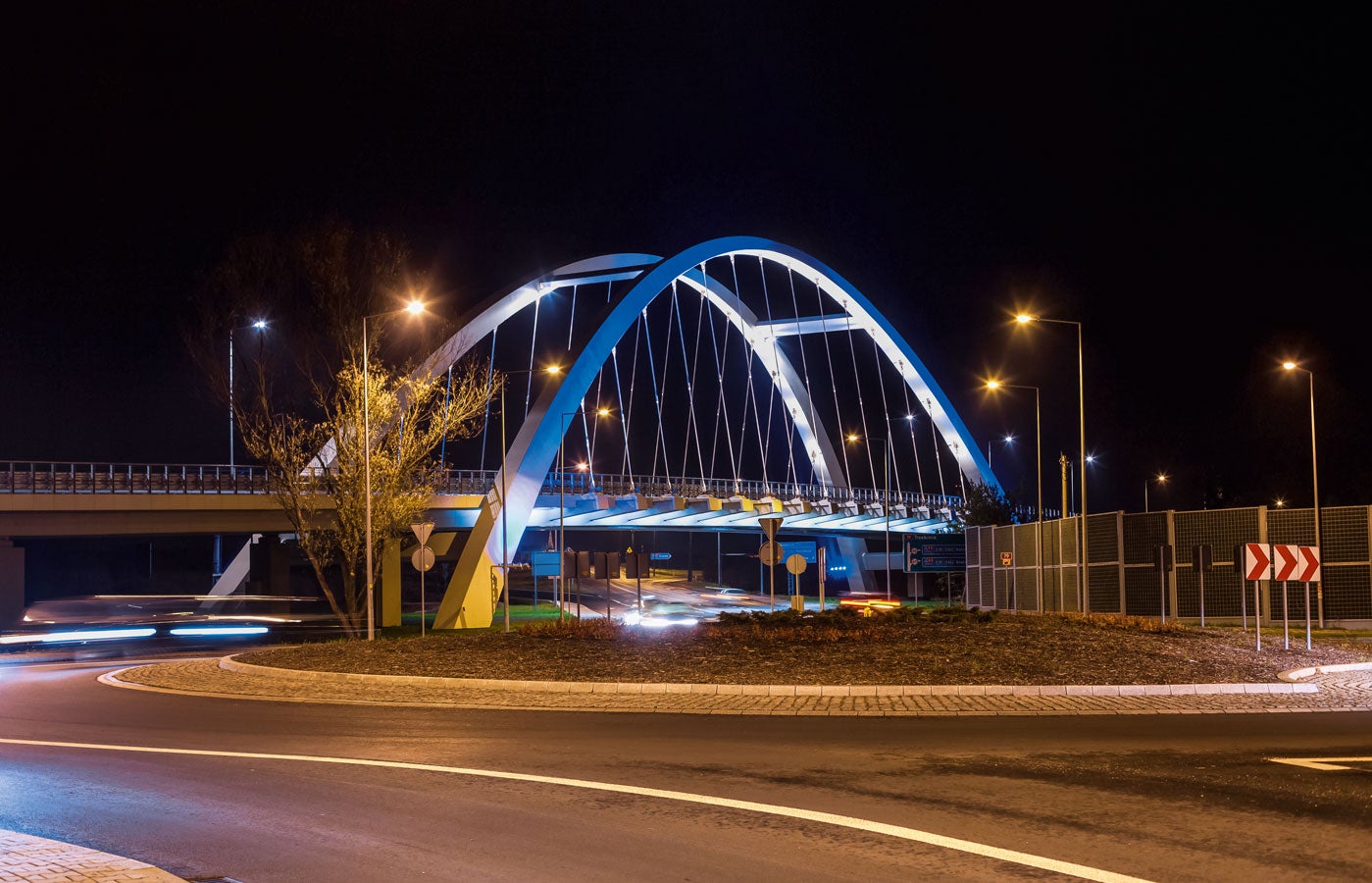

Widok zrealizowanego wiaduktu i nocna iluminacja.
1
/
7

Opis projektu

Lokalizacja: Chrzanów, Polska

  • Wiadukt składa się z pięciu przęseł o całkowitej długości 165m. Szerokość obiektu 12.0 m
  • Przęsło środkowe o rozpiętości 80 m, wykonane w formie łuku o wyniosłości 15 m
  • Łuk wykonany jest z elementów prefabrykowanych łączonych monolitycznie w tzw. „zamkach”. przekrój poprzeczny łuku jest zmienny

Wymagania

  • Stabilne podparcie prefabrykowanych łuków na czas ich zmonolityzowania
  • Dostęp do konstrukcji na każdym etapie betonowania
  • Przejazd pod wiaduktem w czasie budowy musiał odbywać się bez zakłóceń
  • Terminowość dostaw (mało miejsca na składowanie materiału)
  • Łatwość i szybkość montażu (dźwig na zamówienie, koszty związane z wynajęciem)

Klient

MOSTY Chrzanow sp. z o.o.

Korzyści dla klienta

  • Dotrzymanie napiętego harmonogramu robót przy użyciu ograniczonej liczby dźwigów
  • Bezpieczeństwo wykonywania prac w każdych warunkach atmosferycznych i „pod ruchem”
  • Wykonanie prac zgodnie z wysokimi wymaganiami technologicznymi Projektanta
  • Pewność dostaw wymaganego potencjału deskowań i rusztowań na budowę
Dariusz Grabowski
Inżynier Budowy

Dzięki zaproponowanym rozwiązaniom i zastosowanym systemom PERI wykonanie elementów łukowych o zmiennej geometrii okazało się proste i szybkie. Dostawy były realizowane terminowo, a współpraca w zakresie wsparcia projektowego oraz technologicznego przebiegała bezbłędnie

Rozwiązanie PERI

  • System VST pozwalający na przeniesienie dużych obciążeń przy tym zapewniający łatwość i szybkość montażu
  • Kombinacja systemu Rosett zapewniająca dostęp do konstrukcji łuku na całej jego długości i zmiennej szerokości
  • Uniwersalne podparcie HD 200 umożliwiające przejazd pod wiaduktem
  • Bliskość bazy materiałowej PERI (ok. 5 km) zapewniająca terminowość dostaw
  • Zastosowanie wież VST, ST 100, HD 200 zapewniało łatwość montażu
